15. Etkinlik: Devreleri Karşılaştıralım

15. Etkinlik: Devreleri Karşılaştıralım 7. Sınıf Fen ve Teknoloji Çalışma Kitabı 65 ve 66. sayfa

Özdeş pil ve ampullerden oluşan aşağıdaki devrelerle ilgili soruları cevaplayınız.

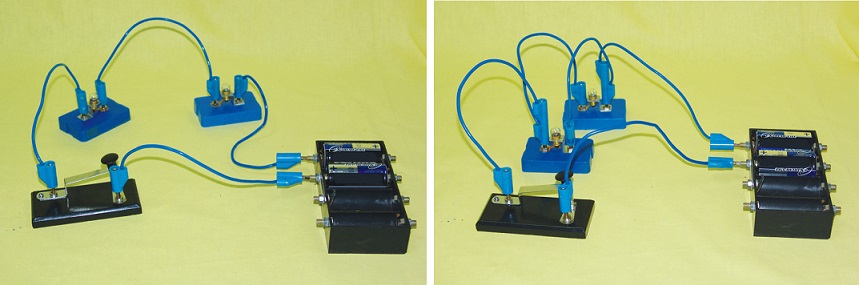

devreleri karşılaştıralım

1. Yukarıda fotoğrafları verilen 1 ve 2 numaralı elektrik devrelerinin şematik gösterimlerini aşağıdaki kutucuklara çiziniz.

seri ve paralel bağlama şema

2. 1 ve 2 numaralı devrelerdeki ampuller nasıl bağlanmıştır?

1 numaralı resim ve şemada seri olarak bağlanmış bir devre, 2 numaralı resim ve şemada paralel bağlanmış bir devre vardır.

3. Anahtar kapandığında bu devrelerdeki ampullerin parlaklığı ile ilgili ne söyleyebilirsiniz?

Anahtar kapatıldığında 2 numaralı resimdeki devre 1 numaralı resimdeki devreye göre daha parlak yanar.

4. Anahtar kapandığında bu devrelerden geçen akım değerleri ile ilgili ne söyleyebilirsiniz?

Bu devrelerden geçen akım değerleri, 2 numaralı devrede daha fazladır. Pili 1 numaralı devreye göre daha kısa zamanda bitirir.

5. Bu devrelerdeki ampullerin uçları arasındaki gerilim değerleri ile ilgili ne söyleyebilirsiniz?

1 numaralı devrede ampullerin uçlarındaki gerilim değerleri 2 numaralı devredeki gerilim değerlerinden daha azdır.

6. Bu devrelerdeki ampullerden biri sönerse diğer ampul için ne söyleyebilirsiniz?

1 Numaralı devrede herhangi bir sebepten 1 ampul sönerse diğer ampul de söner çünkü devre tamamlanamaz. 2 numaralı devrede 1 ampul sönerse diğer diğer ampul ışık vermeye devam eder. Çünkü devre tamamlanmaya devam eder.
