Devre elemanlarının sembolleri ve Çalışan bir devre şeması

1. Defterinize yandaki gibi bir tablo çiziniz. Tabloda isimleri verilen devre elemanlarının sembollerini gösteriniz.

Devre elemanı

Sembolik gösterimi

İletken tel
Açık anahtar
Kapalı anahtar
Ampul
Pil

devre elemanları

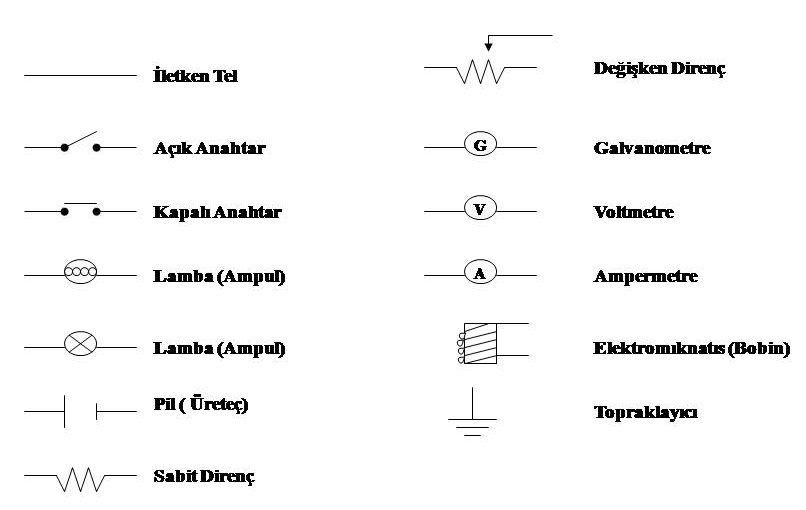

Tablodaki ve daha fazla devre elemenları sembolleri yukarıdaki resimde vardır.

2. Yukarıdaki tabloda isimleri verilen devre elemanlarının sembollerini kullanarak defterinize, çalışan bir devre şeması çiziniz ve şemada elektrik akımının yönünü gösteriniz.

çalışan bir devre şeması

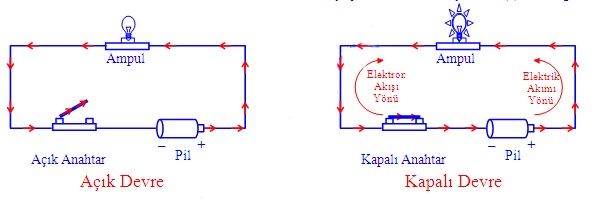

Bu resimde basit bir devre şeması gösterilmiştir.
