Devre Şeması Çizelim ve Eş Değer Direnç ve Ampul Parlaklıklarını Sıralayalım

16. Etkinlik: Devre Şeması Çizelim

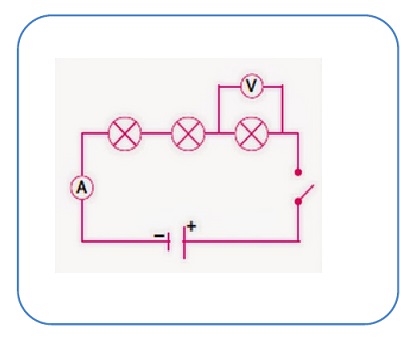

Aşağıda verilen devrenin şematik gösterimini boş kutucuğa çiziniz.
devre şeması çizelim

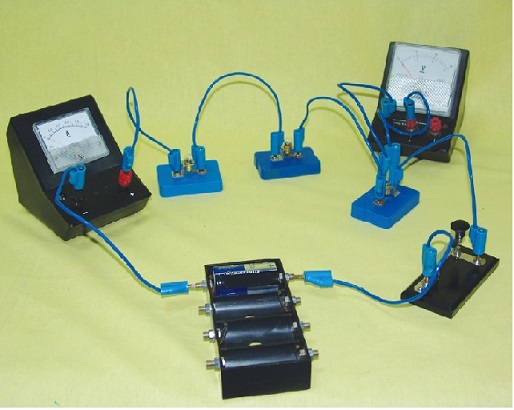

Bu devre elemanları seri bağlı bir devredir. Devrede sırası ile üreteçten başlayarak sağa doğru anahtar, ampul, voltmetre, ampul, ampul ampermetre şeklindedir. Devre seri bağlandığı için devre elemanlarından herhangi birinde bir sorun oluştuğunda, diğer devre elemanları görevleri yerini yerine getiremez ve açık devre olur.
devre şeması çizelim şeması

17. Etkinlik: Eş Değer Direnç ve Ampul Parlaklıklarını Sıralayalım

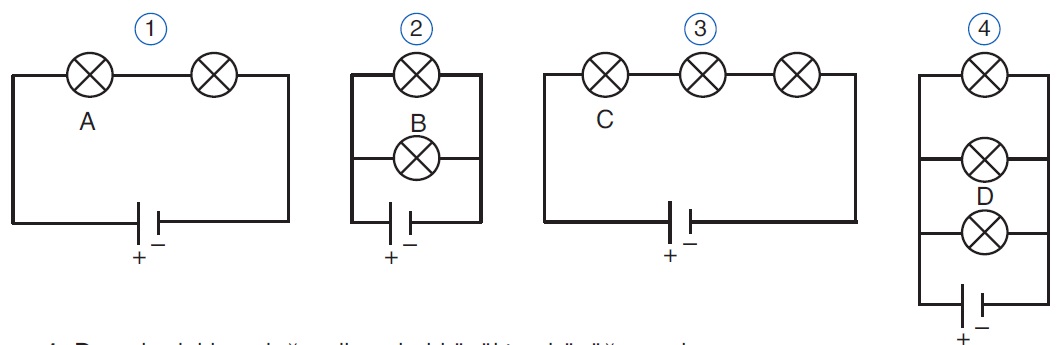

Özdeş pil ve ampullerden oluşan aşağıdaki devrelerle ilgili soruları cevaplayınız.
eş değer direnç ve ampul

1. Devrelerdeki eş değer dirençleri küçükten büyüğe sıralayınız.

Devredeki eş değer dirençlerini küçükten büyüğe doğru şöyle sıralayabiliriz: 4. devre – 2. devre – 1. devre – 3. devre

2. Devrelerdeki A, B, C ve D ampullerinin parlaklıklarını azdan çoğa doğru sıralayınız.

Devredeki ampullerin parlaklığı azdan çoğa doğru, C küçüktür(<) A küçüktür(<) B eşittir (=) D şeklinde sıralanır. Paralel bağlı devre olan B ve D en parlaktır. Seri bağlanmış 3 ampullü devreye bağlı olan C en az parlak ampuldür.
