Devredeki Akımı Ölçelim

2. Devredeki Akımı Ölçelim

Bir devredeki akımın değerini nasıl öğrenebiliriz? Akımı ölçmek için devreye bir devre elemanı takılabilir mi?

Bir devredeki akımı ölçmek için ampermetre adı verilen araçlar kullanılır. Akım değeri amper (A) birimiyle ifade edilir (Fotoğraf 3.9). Çok küçük akımlar söz konusu olduğunda miliamper (mA) birimi de kullanılabilir. Ampermetrenin bir devredeki sembolik gösterimi (A) şeklindedir. Ampermetre pille ampul, ampulle anahtar ya da anahtar ile pil arasında herhangi bir yere bağlanabilir. Ancak ampermetre ile pilin aynı kutuplarının birleştirilmesi gerekir.
ampermetre

Bir devredeki akımın değerini ölçmek için ampermetre kullanacağımızı öğrendiğinize göre böyle bir devreyi hangi devre elemanlarıyla, nasıl kurarsınız? Düşüncelerinizi arkadaşlarınızla paylaşınız. Sonra aşağıdaki etkinliği yaparak bir devredeki akımı ölçünüz:

1. ETKİNLİK: Ampermetre Kullanalım

Malzeme listesi: Pil, ampul, bağlantı kabloları, anahtar, ampermetre, pil yatağı
Amaç: Bir elektrik devresindeki elektrik akımını ölçmek

Etkinliğin yapılışı

• 3-4 kişilik gruplar oluşturunuz.
• Pil, ampul, bağlantı kabloları ve anahtar kullanarak bir elektrik devresi kurunuz.
• Öğretmeninizin gözetiminde ampermetreyi, kutupları pilin aynı kutuplarıyla birleşecek şekilde, kurduğunuz devreye bağlayınız.
• Anahtarı kapatarak ampermetredeki değeri okuyunuz. Sonucu defterinize not ediniz.

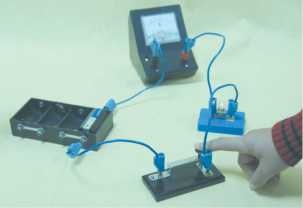

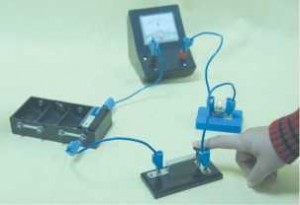

ampermetre kullanımı

Soru

Kurduğunuz elektrik devresinden geçen elektrik akımının şiddeti nedir?

elektrik devresinde ölçtüğümüz pilin amper değeri 2700 mAh’tır.

Bir elektrik devresinden geçen akım değeri ampermetre ile ölçülebilir. Bunun için ampermetre devreye, kutupları pilin aynı kutuplarıyla birleşecek şekilde bağlanmalıdır. Ampermetrede okunan değer akımın şiddetidir. Ölçülen değerin birimi de amper veya miliamperdir.
