Bir devrenin şemasını çizebilmek için nelerin bilinmesi gerekir?

26 Şubat 2016
Posted by Mehmet

Bir devrenin şemasını çizebilmek için nelerin bilinmesi gerekir? Devre elemanları çizebilmek için öncelikli olarak elemanlarının evrensel sembollerinin bilinmesi gerekir.

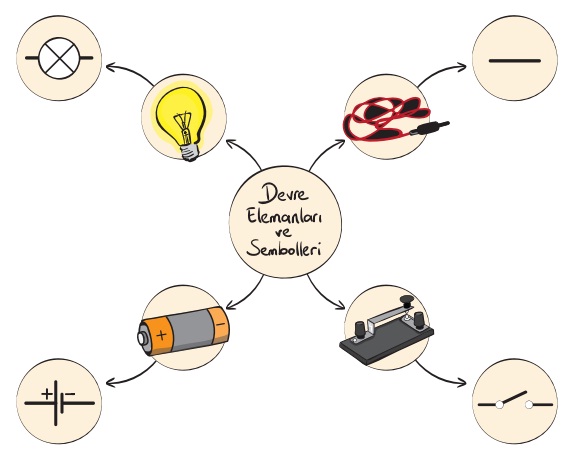

Elektrik devresi şeması için bu devrede, aşağıdaki resimden yararlanarak, kaç adet pil yani enerji kaynağı olduğunu, kaç adet ampul olduğunu, anahtarları ve kaboların nasıl bağlandığını bilmemiz gerekir.

devre elemanları çizimi
