Devre elemanlarının sembollerini devre çizerken kullanabilir miyiz?

25 Şubat 2016
Posted by Mehmet

Devre elemanlarının sembollerini devre çizerken kullanabilir miyiz? Elektrik devresinin sembollerini devre çizerken kullanabiliriz.

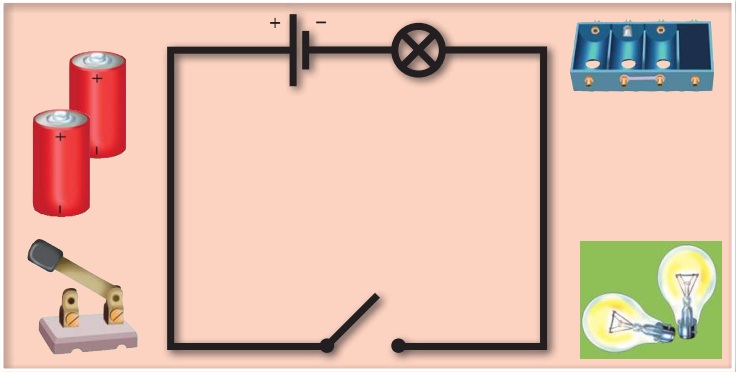

Elektrik devrelerinde, devre elemanlarının sembolleri kullanılarak yapılan devre çizimlerine devre şeması adı verilir. Basit bir elektrik devresi ve bu devreyi temsil eden devre şeması aşağıda görülmektedir.

basit elektrik devresi elemanları

devre şemalarını inceleyerek kullanılan devre elemanlarını ve bu elemanların birbirine olan bağlantılarını görebiliriz. Bu bilgilerden yararlanarak, şeması verilen elektrik devrelerini kurup çalıştırabiliriz. Ayrıca şemayı inceleyerek devreyi kurmadan bir devrenin çalışıp çalışmayacağını anlayabiliriz.
