Etkinliklerde kurduğunuz devrelerin şemalarını defterinize çiziniz

22 Ocak 2015
Posted by Mehmet

Yukarıdaki tabloda yer alan sembolleri kullanarak “Hangi Devrede Bulunan Ampulün Parlaklığı Fazla?” ve “Pilleri Artıralım” etkinliklerde kurduğunuz devrelerin şemalarını defterinize çiziniz. 5. Sınıf Fen bilimleri sayfa 152

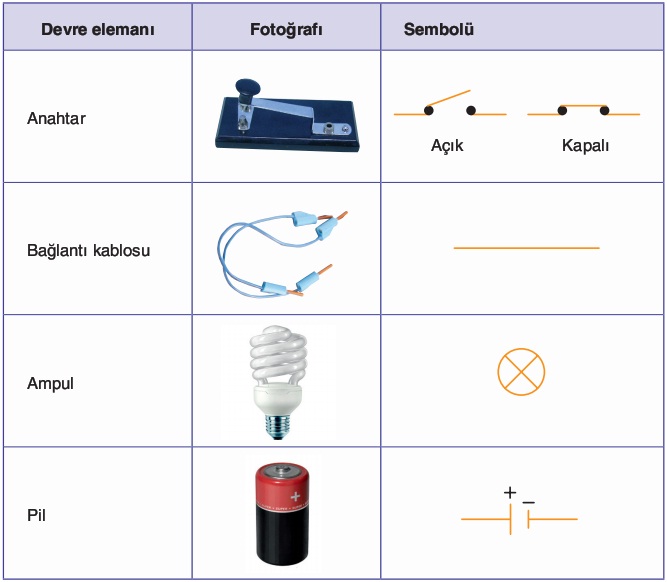

elektrik devre sembolleri

Elektrik devrelerinin şemaları aşağıdaki gibidir.

tek pilli ve ampüllü elektrik devresi

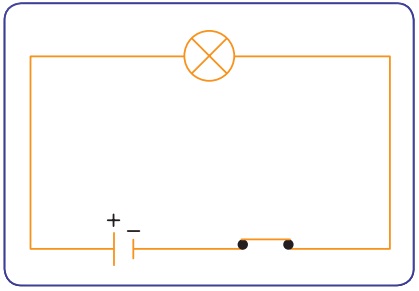

Bir pilli bir ampullü basit bir elektrik devresi

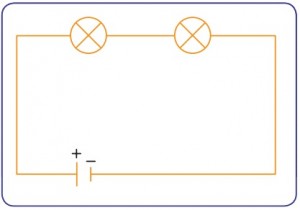

tek pilli iki ampüllü devre

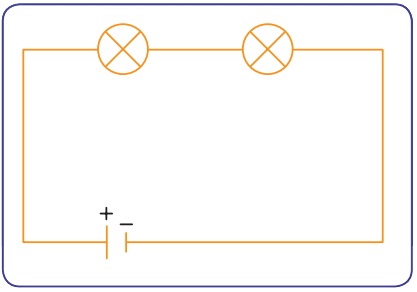

Bir pilli iki ampullü elektrik devre şeması

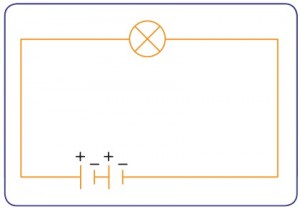

2 pilli tek ampüllü devre

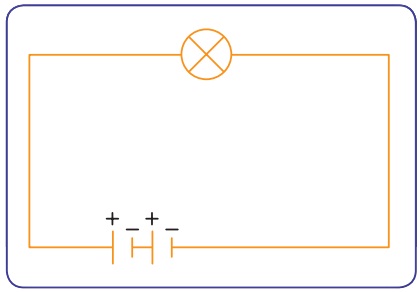

İki pilli bir ampullü elektrik devresi
